KZDL-8H型智能漢顯定硫儀
 |
|
KZDL-8H型智能漢顯定硫儀是依據GB/T214中庫侖滴定法而設計的，測定過程采用微處理器智能控制，自動控制電解開關、PID模式控制爐流等智能控制功能，并由微處理器對測試數據進行多種校正和處理，使得測定數據穩定，平行樣好，結果的準確度符合國標GB/T214和 GB/T2286要求，主要用于測定煤炭、鋼鐵和各種礦物中的全硫含量，是煤炭、電力、化工、建材、冶金、地質勘探、商檢、環保檢測等部門實驗室的儀器。 【 1 】硫的測量范圍： 0.01-40% 。 【 2 】試樣燃燒分析時間 3-9 分鐘，智能判斷滴定終點返回。 【 3 】控溫：1150 ± 5 ℃。測溫：精度 0.5 級； ( 根據需要可調節溫度 ) 。 【 4 】測試溫度：1150℃(煤) / 920℃(油)；試樣重量：測煤 40㎎～70㎎ / 測油 50㎎～100㎎。 【 5 】升溫速度： 約 25 分鐘可達 1200 ℃。 【 6 】電解池：容積為 450 毫升，金屬鉑電極。 【 7 】準確度： 符合國標 GB/T214 《煤中全硫的測定方法》和 GBT2286《焦炭全硫含量的測定方法》 。 【 8 】做煤樣時可以隨時查看爐溫、爐流、指示電壓、進程時間及含硫量，試驗過程一目了然。 【 9 】若輸入了水分值，則計算、打印干基硫和水分值。 【 10 】供電電源： 220V ± 20% ，輸出功率：≤2.5KW?。 【 11 】儀器尺寸 (mm) 控制器： 370× 350× 170； 定硫儀由攪拌凈化器、控制器、高溫爐三部分組成。 【1】攪拌凈化器由電磁泵、流量計、干燥瓶，攪拌器組成。 1、電磁泵：分別使空氣一進一出，提供空氣流循環動力，一個負責電解池空氣凈化吸氣，另一個負責爐體空氣干燥及去除空氣中雜質吹氣。 2、干燥瓶：主要是除去空氣中的酸性氣體和水分等雜質。由于從電解池中抽出的空氣水份量大，故需經常烘烤和更換硅膠。 3、流量計：空氣動力大小的指示，配有針形閥用調節電解池的氣體流量，玻璃管浮子應調到約1.0L/min。 4、攪拌器：轉速約為500轉/分，且連續可調，攪拌速度越快，使分析結果越趨于準確，但不宜太快，過快易引起失步。 電解池： 電解池用有機玻璃制成，容積為 450 毫升，有一對電解電極和一對指示電極，上蓋與其殼體用橡膠密封圈密封。電解池殼體一側裝有一燒結玻璃熔板氣體過濾器，將燃燒后放出的氣體噴成細霧狀。在電解池內放一攪拌棒，用于攪拌電解液使化合反應充分均勻。

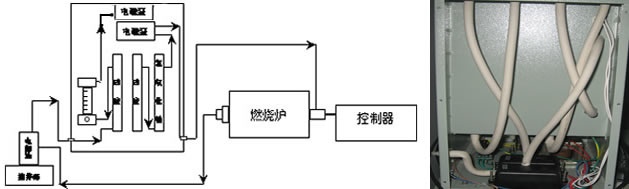

氣路連接示意圖 【2】控制器 包括程序控制器和送樣裝置部分。其中程序控制器包括庫侖積分、程序控制、溫度控制三部分，由單片機統一控制。 控制器后面板標明【爐體】的兩個接線柱接在高溫爐兩個接線柱上。標明【熱電偶】的插座，正端接“+”，負端接“-”分別接在高溫爐熱電偶上。四芯航空插頭接【電解池】。電源220V接【電源】的兩個接線柱上。

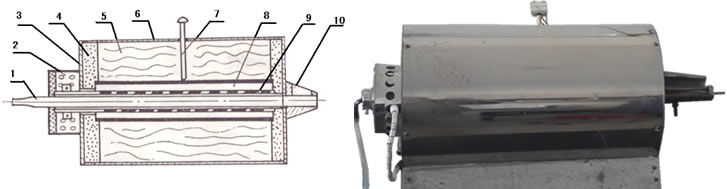

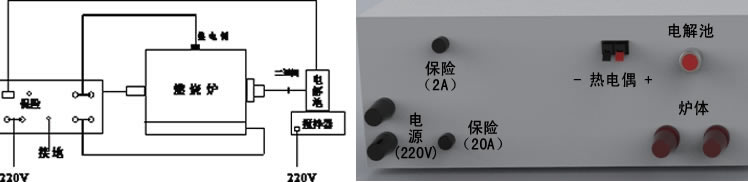

電路連接示意圖 【 3 】高溫爐 本定硫儀采用管式高溫爐為燃燒爐，其加熱元件硅碳管，型號為Φ40/30×400mm。其結構如圖所示。
1.異經管 2.散熱罩 3.爐端蓋 4.擋板 5.保溫棉 6.外殼 7.熱電偶 8.剛玉護管 9.硅碳管 10.爐口錐管 定硫儀使用操作說明：儀器的操作通過面板上的16個觸摸鍵來實現。其中10個數字鍵，4個方向鍵←↑↓→，1個【確認】鍵，1個【返回】鍵。 （一）按鍵的一般約定 【返回】鍵，返回上級菜單或?qū)嶒炦^程中，可中止實驗； ←↑↓→ 4 個方向鍵，一般用來移動光標。 10 個數字鍵用來輸入數字。

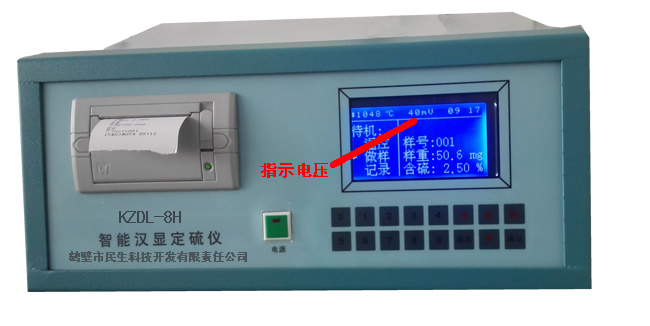

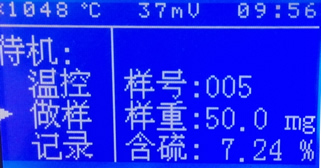

（二）屏幕顯示與鍵盤操作 待機狀態： 儀器打開電源開關后，屏幕顯示歡迎信息，幾秒后自動進入待機項目屏幕左上角顯示當前爐溫，中間顯示指示電壓，右上角顯示時鐘。光標默認在做樣項目，按↑↓鍵可上下移動改變待選項目。按【確認】鍵儀器進入光標所指項目。 下面就各項內容具體說明 （ 1 ）當光標指向“做樣”菜單，按【確認】鍵或直接按數字鍵后屏幕將顯示輸入數據畫面：輸入樣重，改變樣號，輸入水分以便做干基硫。輸入樣重為 00.0 表示要調試送樣機構。正常做樣時樣重不能為 0.

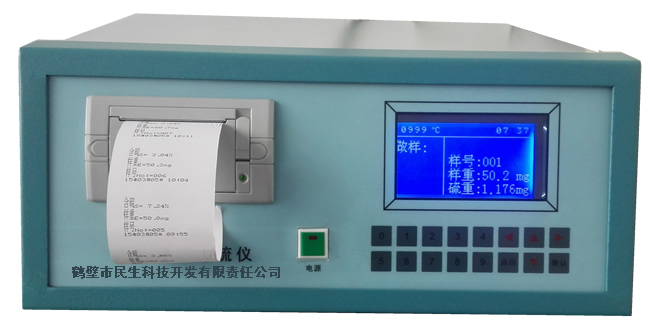

輸入數據后按 確認 鍵就可進入正常作樣程序。正常作樣畫面如下：如中止實驗請按【返回】鍵。

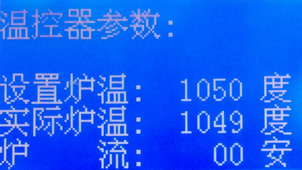

（ 2 ）當光標指向 "溫控" ，按【確認】鍵后屏幕顯示： 通過此顯示，化驗員可以實時查看溫控器各參數，以便了解溫控器的性能。
（3）當光標指向“設置”，按【確認】鍵后可看設置爐溫 , 日期。如想修改，輸入數據后按【確認】鍵，儀器將自動記憶。如果查看不修改按【返回】鍵返回。
（ 4 ）當光標指向“修正”，按【確認】鍵屏幕顯示：可以查看，修改偏差表。改變整體系數。如想修改，輸入數據后按【確認】鍵，儀器將自動記憶。如果查看不修改按【返回】鍵返回。 整體系數修改為標準值除以實際值。修改范圍：0.8-1.2之間。 定硫儀使用方法： 1.接通電源，燃燒爐自動升溫到設定溫度處并恒溫后，順序打開攪拌凈化器開關。
3.置入三位數的樣重為000，石英舟上不放煤樣，按下【確認】按扭，可進行送樣機構的調試，此時將不進行庫侖滴定，不會出現過電解現象。計算機將自動啟動送樣機構在 1150 ℃處停留，這時可按下【返回】按扭強制返回。
4.在瓷舟上稱取 50.0 毫克左右的煤樣，上面覆蓋一層三氧化鎢，將瓷舟放入石英舟上，置入三位數的樣重，按下【確認】按扭，整個試驗過程由計算機控制，按預先寫入的程序執行。分別在500℃處停留，然后自動控制送樣機構逐步達到1150℃，并在此停留長到9分鐘。試樣經充分燃燒分解后，計算機會自動判斷出庫侖滴定終點并提前返回。待石英舟和瓷舟自動返回到原位后，打印機將打印出結果，本次煤樣試驗完畢。
5.本儀器為防止出現過電解現象，由計算機自動控制電解開關的開和關。故爾在試驗之前，須先打開攪拌凈化器，然后再置入三位數的樣重并按下【確定】按扭，開始整個試驗過程。 6.每次首個試驗時，指示電壓一般小于 35mV, 故應加燒 1-2 個廢樣，以使電解液中碘-碘離子對的電極電位校正到儀器所需的數值。 7.試驗連續進行，如中間間隔時間較長，指示電壓若小于35mV, 在試驗前需加燒一個廢樣。
8.試驗完后，應先關閉攪拌凈化器，再關閉控制器電源開關。若長期不用可放出電解液，并用蒸餾水把電解池清洗干凈。 9.試樣稱量前的準備工作：在試樣稱量前，應盡可能地將試樣瓶內的煤樣混和均勻，可用手握住帶蓋的試樣瓶上方，自上而下做園周運動，切勿上下?lián)u動。試樣的充分混合是確保試驗結果的重要因素。 10.稱取煤樣（50mg±0.2mg）保持小數后一位（50.0mg）,并在上面覆蓋一層三氧化鎢以防止爆燃。

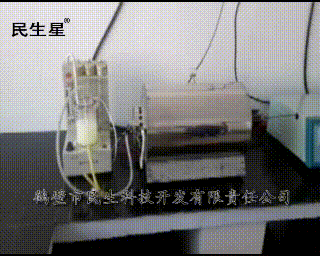

簡單三步，實驗完成，結果自動打印保存。 測定的允許差（精密度）
定硫儀常見故障的排除： 見《定硫儀常見問題及維護方法》章節 KZDL-8H智能定硫安裝調試需要的條件: 實驗臺2米，有220V單相30A空氣開關（電壓不穩定的地區請配備大于或等于5KVA穩壓電源器）； KZDL-8H智能漢顯定硫儀裝箱配置清單：

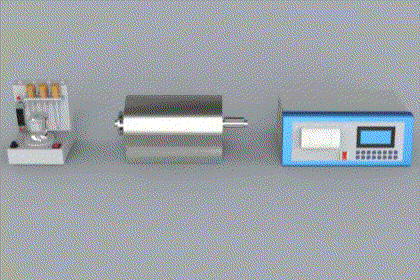

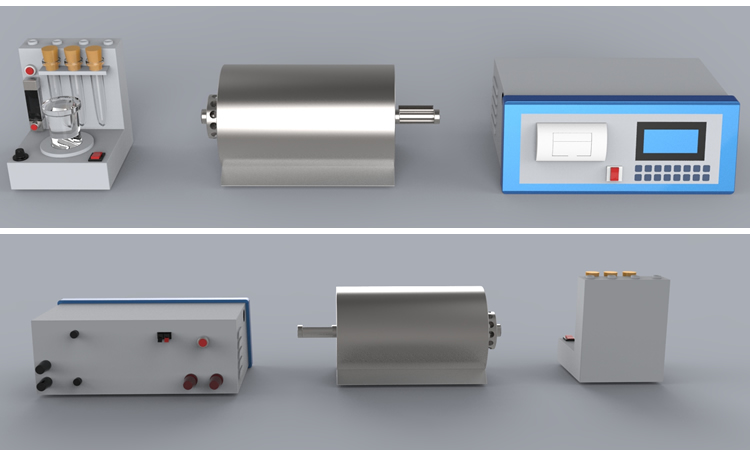

KZDL-8H智能漢顯定硫儀產品展示：

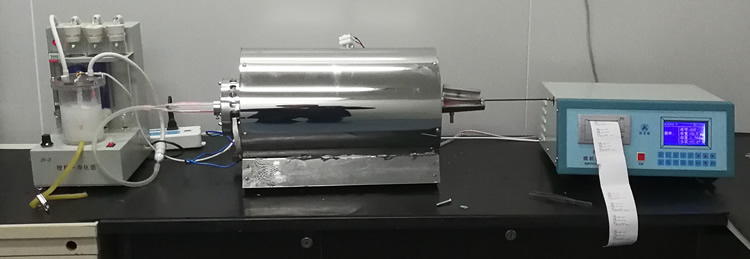

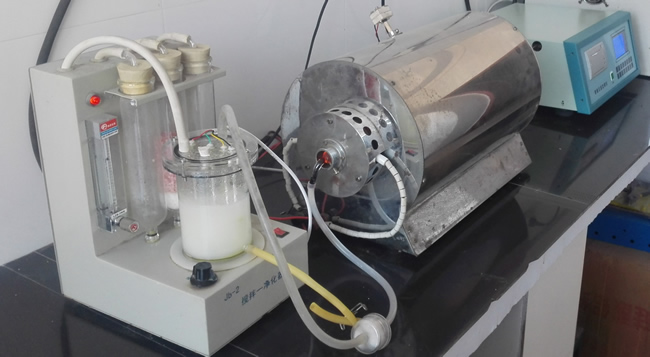

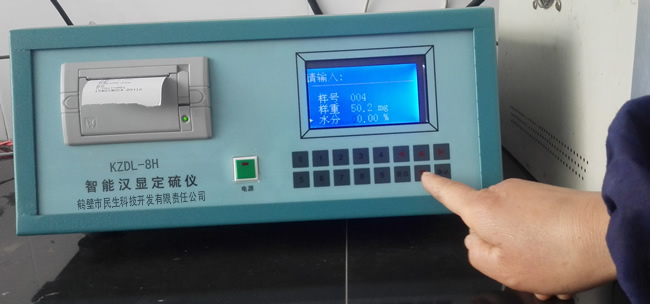

現場照片：
